تفاوت جک دو ستون هیدرولیکی و الکتروهیدرولیکی

جک دو ستون هیدرولیکی چیست؟

جک دو ستون هیدرولیکی چیست؟ در مهندسی تعمیرات و ارتقاء تجهیزات کارگاهی، شناخت دقیق انواع جک‌ها و به‌ویژه جک‌های دو ستون هیدرولیکی و الکتروهیدرولیکی اهمیت فراوانی دارد. جک دو ستون به مجموعه‌ای از سازه و مکانیزم اشاره دارد که برای بلند کردن خودروها یا بارهای سنگین در کارگاه‌ها و خطوط خدماتی طراحی شده است. این نوع جک‌ها معمولاً شامل دو ستون موازی، یک پل یا تکیه‌گاه برای نگهداری بار، سیلندرهای هیدرولیک و خطوط انتقال نیروی هیدرولیکی هستند.

تفاوت بنیادی بین نسخهٔ مرسوم هیدرولیکی و نسخهٔ الکتروهیدرولیکی در منبع نیروی فعال‌سازی و کنترل آن‌هاست: در سیستم هیدرولیکی سنتی، نیروی لازم از طریق یک پمپ هیدرولیک که معمولاً با موتورهای الکتریکی یا بنزینی تغذیه می‌شود تأمین می‌گردد، در حالی که در سیستم الکتروهیدرولیکی کنترل‌ها و محرک‌ها به‌صورت الکترونیکی مدیریت می‌شوند و اجزای الکترونیکی (مثلاً شیرهای برقی، سنسورها و واحدهای کنترل) در فرآیند دخیل می‌شوند.

شناخت مفاهیم پایه اعم از فشار هیدرولیک، بازده پمپ‌ها، تلفات جریان، نحوهٔ کار سیلندرهای یک‌طرفه و دوطرفه و مفهوم ایمنی مکانیکی (مثل محدودکننده ارتفاع و قفل مکانیکی) بخش مهمی از مطالعهٔ این حوزه است. به‌علاوه باید تفاوت میان نیروی ایستای بار و نیروی دینامیک حین بلند کردن و پایین آوردن را در نظر گرفت زیرا طراحی سکوی تحمل بار، قطر پیستون و ظرفیت روغن باید با در نظر گرفتن بیشینهٔ بار و ضریب ایمنی مناسب انجام شود.

در ادامهٔ این مقاله مباحث تخصصی‌تری شامل ساختار داخلی، اصول عملکرد، مزایا و معایب هر سیستم، روش‌های نگهداری، نکات ایمنی و معیارهای انتخاب مناسب برای کارگاه شرح داده خواهد شد. هدف نگارش متن ارائهٔ دیدی آموزشی، کاربردی و قابل‌استفاده برای تکنسین‌ها، مهندسان و مدیران کارگاه است تا بتوانند در تصمیم‌گیری برای خرید، نصب و نگهداری جک دو ستون، آگاهی لازم را کسب کنند و ریسک‌های عملیاتی و هزینه‌های نگهداری را کاهش دهند.

در مطالب بعدی به‌تفصیل به اجزای اصلی مانند پمپ، سیلندر، شیرهای کنترل، خطوط هیدرولیک، منبع تغذیه الکتریکی (در نوع الکتروهیدرولیکی)، و نیز معیارهای مقاومتی و دوام قطعات پرداخته می‌شود تا خواننده بتواند تفاوت‌های کلیدی و پیامدهای عملی هر انتخاب را به‌خوبی درک نماید.

ساختار و اجزای جک دو ستون (هیدرولیکی و الکتروهیدرولیکی)

جک دو ستون از مجموعه‌ای از اجزای مکانیکی پایه تشکیل شده است که در هر دو نسخهٔ هیدرولیکی و الکتروهیدرولیکی مشترک‌اند: ستون‌های فولادیِ نگه‌دارنده که چارچوب صلب دستگاه را فراهم می‌کنند، پل یا بازوهای انتقال‌دهنده بار که با صفحات قابل‌تنظیم تماس مناسب با شاسی را تأمین می‌کنند، و سیلندرهای هیدرولیک که نیروی بالا بردن را تولید می‌کنند.

این قطعات باید از نظر صلبیت، تلرانس‌های ساخت و اتصالات جوشی مطابق استاندارد طراحی شوند تا از پیچش، خستگی ساختاری و جابه‌جایی ناخواسته جلوگیری گردد. انتخاب قطر و کورس پیستون، جنس و قطر شیلنگ‌ها و استاندارد فشار خطوط هیدرولیک به‌طور مستقیم ظرفیت باربری و رفتار دینامیکی دستگاه را تعیین می‌کند؛ همچنین وجود مکانیزم‌های قفل ایمنی مکانیکی و محدودکنندهٔ ارتفاع برای جلوگیری از سقوط ناگهانی بار ضروری است.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه دستگاه ساکشن روغن گیربکس  به این صفحه مراجعه کنید.

تمایز اصلی بین نوع هیدرولیکی و الکتروهیدرولیکی در واحد محرک و سامانهٔ کنترل نمود پیدا می‌کند: در نمونهٔ مرسوم هیدرولیکی، پمپ و شیرهای مکانیکی یا دستی فشار را تولید و توزیع می‌کنند و کنترل بیشتر به اپراتور و مکانیزم‌های مکانیکی واگذار است؛ اما در نسخهٔ الکتروهیدرولیکی، پمپ معمولاً توسط موتور الکتریکی کنترل‌شده با درایور و شیرهای برقی یا پروپشنال هدایت می‌شود و سنسورها (فشار، موقعیت، ارتفاع) و واحد کنترل منطقی (PLC یا کنترلر اختصاصی) امکان تنظیم نرم‌افزاری، همگام‌سازی دقیق ستون‌ها و اجرای چرخه‌های اتوماتیک را فراهم می‌آورند.

این تفاوت منجر به امکاناتی چون توقف در ارتفاع‌های دقیق، تشخیص بار نامتقارن، ثبت داده‌های عملکرد و کنترل نرم‌تر حرکت می‌شود اما نیازمند ملاحظات الکترونیکی مثل حفاظت در برابر نوسانات، EMI/EMC، کابل‌کشی محافظت‌شده و مدیریت حرارت است.

در هر دو نوع، مسایل نصب و نگهداری تعیین‌کنندهٔ طول عمر و ایمنی سیستم‌اند: تراز و anchoring صحیح به کف، انتخاب روغن هیدرولیک با ویسکوزیته و افزودنی مناسب، فیلتراسیون مؤثر و بازدیدهای دوره‌ای اتصالات و فیلترها لازم است. در سیستم‌های الکتروهیدرولیکی توجه به نقاط دسترسی برای تست‌های الکتریکی و هیدرولیکی، برنامه‌های نگهداری مبتنی بر داده و تامین نیروی فنی برای عیب‌یابی ترکیبی الکترونیک-هیدرولیک اهمیت بیشتری دارد. در نتیجه طراحی نهایی باید توزیع بار، الزامات ایمنی، شرایط محیطی و توان نگهداری کارگاه را هم‌زمان مدنظر قرار دهد تا تعادلی بین سادگی مکانیکی، دقت کنترلی و قابلیت اعتماد فراهم آید.

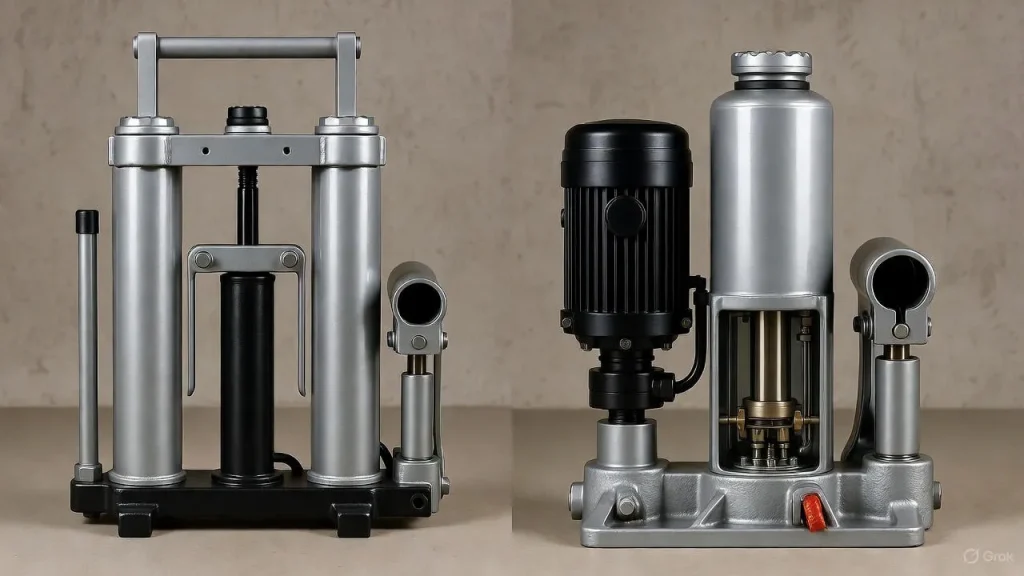

اصول عملکرد سیستم هیدرولیک

عملکرد سیستم هیدرولیک بر پایهٔ قوانین فیزیکی فشار و انتقال نیرو از طریق سیال استوار است. هنگامی که پمپ هیدرولیک فعال می‌شود، روغن در مخزن به داخل پمپ کشیده شده و تحت فشار قرار می‌گیرد؛ این فشار از طریق خطوط هیدرولیک به شیرها و سپس به سیلندرها منتقل می‌شود. پیستون داخل سیلندر با دریافت فشار روغن جابه‌جا می‌شود و نیروی مکانیکی لازم برای بلند کردن بار را فراهم می‌آورد. نسبت میان سطح پیستون و فشار روغن، نیروی نهایی تولیدشده را تعیین می‌کند و به همین دلیل طراحی قطر و کورس پیستون اهمیت دارد.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه دستگاه شارژ کولر خودرو  به این صفحه مراجعه کنید.

عملکرد صحیح مستلزم کنترل دقیق جریان و فشار است. شیر کنترل جهت (بازگشتی، تک‌طرفه) مسیر حرکت روغن را مشخص می‌کند و شیرهای کنترل سرعت (مثلاً سابلینیر یا ولوهای سِریم) سرعت بالا آمدن و پایین رفتن را تنظیم می‌نمایند. شیر ایمنی یا رلیف از افزایش فشار بیش از حد جلوگیری می‌کند و در شرایط اضافه‌بار عمل می‌کند تا از آسیب به سیلندرها و اتصالات جلوگیری شود. علاوه بر این، وجود اورینگ‌ها، مهره‌ها و سوپاپ‌های برگشت مناسب ضروری است تا از برگشت ناخواستهٔ بار یا نشت سیال جلوگیری شود.

پارامترهای عملکردی مانند دبی پمپ (لیتر بر دقیقه)، فشار کاری (بار یا مگاپاسکال)، بازده حجمی و مکانیکی پمپ، و افت فشار در خطوط باید متناسب با نیاز بار و سرعت کاری انتخاب شوند. بر اساس شرایط کاری، ممکن است از پمپ‌های با دبی ثابت یا متغیر استفاده گردد؛ پمپ‌های متغیر می‌توانند مصرف انرژی را کاهش دهند زیرا تنها مقدار جریان مورد نیاز تولید می‌شود. همچنین توجه به دما و خواص روغن هیدرولیک مهم است چون ویسکوزیتهٔ روغن با دما تغییر می‌کند و عملکرد سیستم به آن وابسته است.

در نهایت، سیستم‌های هیدرولیکی باید دارای مکانیزم‌های مکانیکی ایمنی مانند قفل‌های مکانیکی و مکانیزم‌های مکانیکی نگهدارنده باشند تا در صورت نقص هیدرولیکی از سقوط ناگهانی بار جلوگیری گردد. کنترل‌های معمولی و بازرسی‌های دوره‌ای مهره‌ها، بست‌ها، شلنگ‌ها و فیلترها از شرایط عملیاتی پایدار و طول عمر سیستم حفاظت می‌کند.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه دستگاه میزان فرمان  به این صفحه مراجعه کنید.

اصول عملکرد سیستم الکتروهیدرولیکی

در سیستم الکتروهیدرولیکی اصول پایهٔ هیدرولیک همچنان برقرار است اما افزوده شدن سامانه‌های الکترونیکی باعث می‌شود کنترل‌ها دقیق‌تر، پاسخ‌گوتر و قابل‌برنامه‌ریزی شوند. در این نوع سامانه‌ها، موتور الکتریکی پمپ توسط کنترلرهای الکترونیکی هدایت می‌شود؛ این کنترلرها می‌توانند سرعت موتوری، زمان‌بندی راه‌اندازی، و پاسخ‌دهی به ورودی‌های سنسورها را مدیریت کنند. به همین ترتیب، شیرهای هیدرولیکی معمولاً از نوع برقی یا پروپشنال هستند که با سیگنال‌های الکترونیکی باز و بسته می‌شوند یا مقدار جریان را به‌صورت متغیر تنظیم می‌کنند.

سنسورهای فشار، موقعیت و جریان نقشی محوری در این سیستم دارند. داده‌های سنسورها به واحد کنترل مرکزی (مثلاً PLC یا میکروکنترلر اختصاصی) ارسال می‌شود و این واحد بر اساس الگوریتم‌های برنامه‌ریزی‌شده تصمیم می‌گیرد که چه مقدار جریان و فشار، در چه زمان‌بندی و به چه ترتیبی اعمال شود. این امکان به‌ویژه در عملیات‌هایی که نیاز به دقت ارتفاع، هماهنگی بین دو ستون، یا اجرای مراحل از پیش تعیین‌شده دارند، اهمیت دارد. برای نمونه در عملیات همزمان بالا بردن یک خودرو، سیستم می‌تواند فاصله ارتفاع بین دو ستون را با دقت میلی‌متر کنترل کند تا از تنش نامتقارن در شاسی جلوگیری شود.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه ابزار صافکاری pdr به این صفحه مراجعه کنید.

علاوه بر کنترل دقیق، قابلیت‌های حفاظتی و تشخیصی گسترش می‌یابند. تشخیص خطاها (مانند نشتی داخلی، خرابی سنسورها، یا اضافه‌بار) می‌تواند به‌صورت خودکار باعث توقف عملیات و هشداردهی شود. ثبت رویدادها و لاگ‌های عملکرد نیز امکان تحلیل طولانی‌مدت و برنامه‌ریزی نگهداری مبتنی بر وضعیت را فراهم می‌آورد. در طراحی الکتروهیدرولیکی باید به مدیریت انرژی، جلوگیری از اختلال الکترومغناطیسی، و طراحی قابلیتی برای بازیابی وضعیت پس از قطع برق توجه گردد تا ایمنی و استمرار عملیات تضمین شود.

در مجموع، ظرافت و انعطاف‌پذیری کنترل الکترونیکی همراه با قدرت انتقال نیرو در هیدرولیک، مجموعه‌ای مناسب برای کارگاه‌هایی ایجاد می‌کند که به دقت، اتوماسیون و قابلیت‌های تشخیصی بالا نیاز دارند. ولی لازم است هزینه‌های تأمین و نگهداری الکترونیک و تخصص لازم برای سرویس‌دهی به این مجموعه نیز در تصمیم‌گیری لحاظ گردد.

مزایا و معایب جک‌های هیدرولیکی و الکتروهیدرولیکی

جک‌های دو ستون، چه از نوع هیدرولیکی سنتی و چه الکتروهیدرولیکی، مجموعه‌ای از مزایا مشترک و متمایز دارند: از نظر مکانیکی، نسخه‌های هیدرولیکی ساده به‌خاطر ساختار کم‌پیچیده، هزینهٔ اولیه پایین‌تر، دسترسی آسان به قطعات یدکی و سهولت تعمیرات محلی برای کارگاه‌های با توان فنی محدود مناسب‌اند؛ در مقابل، سیستم‌های الکتروهیدرولیکی با افزودن کنترل‌های الکترونیکی و سنسورها دقت موقعیت‌یابی و هماهنگ‌سازی بین ستون‌ها را افزایش می‌دهند.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه دیاگ خودرو برقی به این صفحه مراجعه کنید.

امکان اجرای چرخه‌های اتوماتیک و ثبت داده‌های عملکردی را فراهم می‌آورند و از طریق کنترل دور و مدیریت جریان می‌توانند در مصرف انرژی بهینه‌تر عمل کنند. هر دو نوع پایهٔ هیدرولیک قوی‌ای برای انتقال نیرو ارائه می‌کنند و در کاربردهای تعمیراتی و سرویس دهی وسیعاً کاربردی و کارا هستند.

در عین حال معایب و ریسک‌های هر گزینه نیز مشخص‌اند: جک‌های هیدرولیکی ساده محدودیت‌هایی در کنترل دقیق سرعت و موقعیت، عدم توانایی در ثبت و تحلیل داده و حساسیت به نشتی یا آلودگی روغن دارند که می‌تواند ایمنی و قابلیت اطمینان را کاهش دهد.

جک‌های الکتروهیدرولیکی اگرچه از نظر کنترلی برترند ولی هزینهٔ اولیه و هزینهٔ نگهداری بالاتر، نیاز به تخصص فنی برای نصب و سرویس‌دهی، و حساسیت بیشتر به نوسانات و شرایط محیطی الکترونیکی (رطوبت، گردوغبار، EMI) دارند. همچنین ترکیب خرابی‌های هیدرولیک و الکترونیک می‌تواند عیب‌یابی را پیچیده‌تر کند و نیاز به برنامه‌های نگهداری پیشرفته‌تر و فیلتراسیون دقیق‌تر روغن ایجاد نماید.

در نتیجه انتخاب مناسب بین این دو گزینه تابعی از شرایط عملیاتی است: اگر محدودیت بودجه، دسترسی محدود به تخصص الکترونیکی و محیط کاری خشن یا کم‌حساس به دقت بالا وجود دارد، جک هیدرولیکی ساده اقتصادی‌تر و قابل‌اعتمادتر خواهد بود؛ اما در کارگاه‌هایی که نیاز به دقت موقعیت، همگام‌سازی دقیق، قابلیت‌های تشخیصی و کاهش زمان خرابی اهمیت دارد، سرمایه‌گذاری در سیستم الکتروهیدرولیکی منطقی است—مشروط بر اینکه زیرساخت‌های برق، برنامهٔ نگهداری و نیروی فنی لازم برای پشتیبانی از اجزای الکترونیکی فراهم باشد.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه جک دو ستون  به این صفحه مراجعه کنید.

کاربردها و شرایط استفاده

جک‌های دو ستون چه به صورت هیدرولیکی ساده و چه به صورت الکتروهیدرولیکی دارای طیف گسترده‌ای از کاربردها هستند. در کارگاه‌های سرویس خودرو، تعمیرگاه‌های سیار، مراکز سرویس سنگین، خطوط بازرسی فنی و کارخانه‌های صنعتی که نیاز به بلند کردن و نگهداری ایمن بار دارند، این دستگاه‌ها نقش محوری دارند.

در اتاق‌هایی که فضای کار محدود است، مدل‌های دو ستون به دلیل اشغال فضای کمتر در مقایسه با پل‌های کامل یا جک‌های چهار ستون گزینهٔ مطلوبی محسوب می‌شوند. همچنین در تعمیرات مکانیکی، تعویض گیربکس، کارهای زیرشاسی و عملیات‌هایی که دسترسی از پایین به شاسی لازم است، این نوع جک‌ها بسیار کارا هستند.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه جک چهار ستون  به این صفحه مراجعه کنید.

شرایط استفاده شامل پارامترهایی مانند حداکثر وزن قابل‌حمل، ارتفاع بلندشدن مورد نیاز، فرکانس استفاده، و نیاز به دقت موقعیت‌یابی است. برای نمونه در یک کارواش یا تعمیرگاه با ترافیک بالا که زمان چرخهٔ کاری و ایمنی مهم است، مدل‌های الکتروهیدرولیکی با کنترل دقیق و توقف خودکار ترجیح داده می‌شوند. در محیط‌های آموزشی یا تعمیرگاه‌های کوچک با بودجهٔ محدود، مدل‌های هیدرولیکی ساده‌تر که نگهداری آسان‌تری دارند ممکن است مناسب‌تر باشند.

محیط نصب نیز تعیین‌کننده است: در شرایط خورنده یا محیط‌هایی با آلودگی بالا باید از پوشش‌ها و مواد مقاوم استفاده شود؛ در مناطق با برق ناپایدار، نیاز به UPS یا سیستم‌های حفاظت برقی مطرح می‌شود.

برای مشاهده قیمت و خرید محصول و یا محصولات گروه جک قیچی  به این صفحه مراجعه کنید.

علاوه بر این، استانداردهای ایمنی (مانند داشتن قفل‌های مکانیکی، نشانگرهای ارتفاع و دستورالعمل‌های بهره‌برداری) باید در نظر گرفته شوند و اپراتورها باید آموزش‌های لازم را ببینند. انتخاب مناسب بین انواع جک‌ها باید مبتنی بر ارزیابی جامع از نیازهای فنی، بودجه، نیروی انسانی و محیط کاری انجام شود تا عملکرد مطمئن و طول عمر تجهیزات تضمین گردد.

مقایسه فنی — جدول

تفاوت جک دوستون با بقیه جک ها

جک‌های دو ستون نسبت به سایر انواع جک‌ها مانند چهارستون، پل‌ها یا کف‌خواب‌ها دارای مشخصه‌های ساختاری و کاربردی متمایزی هستند که آنها را برای برخی کاربردها مناسب‌تر می‌کند. نخستین تفاوت آن‌ها در ساختار مکانیکی و فضای اشغال‌شده است؛ دو ستون معمولاً فضای کمتری از کف اشغال می‌کنند و امکان دسترسی از پایین به شاسی را فراهم می‌آورند که برای تعمیرات زیرشاسی و تعویض قطعات مناسب است.

برخلاف جک چهارستون که امکان قرارگیری کامل خودرو بر روی سکوی ثابت را می‌دهد و برای جابجایی یا نگهداری بلندمدت مناسب‌تر است، دو ستون انعطاف‌پذیری بیشتری برای کارهای سریع و دسترسی مستقیم ایجاد می‌کنند.

از منظر مکانیزم عمل، بسیاری از جک‌های دو ستون از سیلندرهای هیدرولیک خارجی یا داخلی بهره می‌برند که بار را از دو طرف تحمل کرده و معمولاً نیاز به همگام‌سازی دقیق بین ستون‌ها دارند. روش همگام‌سازی می‌تواند مکانیکی (مثل گیربکس، سیم بکسل، زنجیر) یا الکترونیکی باشد؛ همین تفاوت در همگام‌سازی یکی از عوامل تمایز آن‌ها از سایر جک‌هاست. برای نمونه، برخی از جک‌های تک ستون یا کف‌خواب سیستم توزیع نیرو را متفاوت مدیریت می‌کنند و نیازمند اتصالات یا پشتیبانی‌های اضافی هستند.

در بحث کاربرد، جک دو ستون برای تعمیرات سریع، کارگاه‌های دارای محدودیت فضا و عملیات‌هایی که نیاز به دسترسی کامل از پایین دارند ارجح است. اما برای حمل خودروها یا نگهداری بلندمدت و عملیات‌هایی که نیاز به ثبات زیاد و توانایی جابه‌جایی همراه با خودرو است، انواع چهارستون یا پل ممکن است مناسب‌تر باشند. نیز از نظر هزینه و نصب، دو ستون معمولاً مقرون‌به‌صرفه‌تر و سریع‌تر نصب می‌شوند اما بسته به طراحی ممکن است نیاز به تراز دقیق و anchoring محکم داشته باشند.

در نهایت، انتخاب میان جک دو ستون و سایر جک‌ها باید با توجه به نوع کار، فرکانس استفاده، نیاز به دقت و امکانات نگهداری صورت گیرد. مزیت‌های فضای کمتر و دسترسی خوب در کنار نیاز به همگام‌سازی و توجه به ایمنی از جمله نقاطی هستند که هنگام مقایسه باید در نظر گرفته شوند.
