روش نصب اصولی جک دو ستون در تعمیرگاهای محتلف
نصب جک دو ستون در تعمیرگاه‌ها نیازمند آگاهی فنی، برنامه‌ریزی محیطی و رعایت استانداردهای ایمنی است. این بخش به توضیح مقدماتی درباره اهمیت نصب صحیح، نقش آن در افزایش بهره‌وری و ایمنی کاری تعمیرگاه می‌پردازد. انتخاب محل مناسب برای نصب جک، تضمین سطح‌بندی کف، در نظر گرفتن مسیرهای تردد، و فضاسازی مناسب برای دسترسی ابزار و قطعات، از جمله پیش‌نیازهای محیطی است.
علاوه بر این، آشنایی با مشخصات فنی جک — شامل حداکثر ظرفیت بار، فاصله ستون‌ها، نوع بالابر (هیدرولیک یا الکتریکی)، نیازهای برق و هیدرولیک، و شرایط نگهداری — برای برنامه‌ریزی نصب ضروری است.
در اینجا به نکاتی درباره چک‌لیست پیش از نصب اشاره می‌کنیم: بررسی نقشه جانمایی، حصول اطمینان از وجود برق و اتصال زمین مناسب، کنترل کیفیت بتن یا کف محل نصب، و آماده‌سازی ابزار تثبیت و مهار. همچنین باید پیش‌بینی‌هایی برای بارهای استاتیک و دینامیک انجام شود تا در درازمدت از نشست یا حرکت ستون‌ها جلوگیری گردد. نهایتاً، نصب باید طبق دستورالعمل سازنده و با نظارت تکنسین مجرب انجام شود تا گارانتی و ایمنی تجهیزات حفظ شود.
در ادامه توضیحاتی درباره نحوه آماده‌سازی فونداسیون و کف تعمیرگاه ارائه می‌شود. بسته به مدل جک و مشخصات فنی، ممکن است نیاز به فونداسیون بتنی مجزا یا استفاده از کف مسلح موجود باشد. برای فونداسیون جدید، ضخامت، نوع آرماتوربندی و کیفیت بتن باید مطابق محاسبات سازه‌ای تعیین گردد. تزریق رزین اپوکسی یا استفاده از رولپلاک‌های شیمیایی برای اتصال پیچ‌ها به بتن می‌تواند در بعضی موارد موردنیاز باشد.
بررسی زه‌کشی محیط، وجود ترک‌های ساختاری و سطح تراز از دیگر موارد مهم است. همچنین باید به فاصله مناسب بین ستون‌ها و دیوارها دقت شود تا باز و بسته شدن درها، تردد وسایل نقلیه و مانور انجام شود. توجه به ارتفاع سقف و فضای کافی برای برداشتن و نصب قطعات نیز باید مدنظر قرار گیرد.
نکته‌ای که اغلب نادیده گرفته می‌شود، آماده‌سازی محیط کاری از منظر نگهداری و سرویس است. باید فضای کافی برای دسترسی به اجزای هیدرولیک، شیلنگ‌ها و سامانه‌های کنترل در نظر گرفته شود تا انجام سرویس‌های دوره‌ای آسان باشد. همچنین قرار دادن تجهیزات اطفاء حریق، تابلوهای هشدار و دستورالعمل‌های عملکردی نزدیک محل نصب، به ارتقای ایمنی کمک می‌کند. روشنایی مناسب، تهویه و دسترسی به ابزارهای اضطراری نیز بخشی از الزامات محیطی هستند.
برای مشاهده قیمت و خرید محصول و یا محصولات گروه جک دو ستون به این صفحه مراجعه کنید.

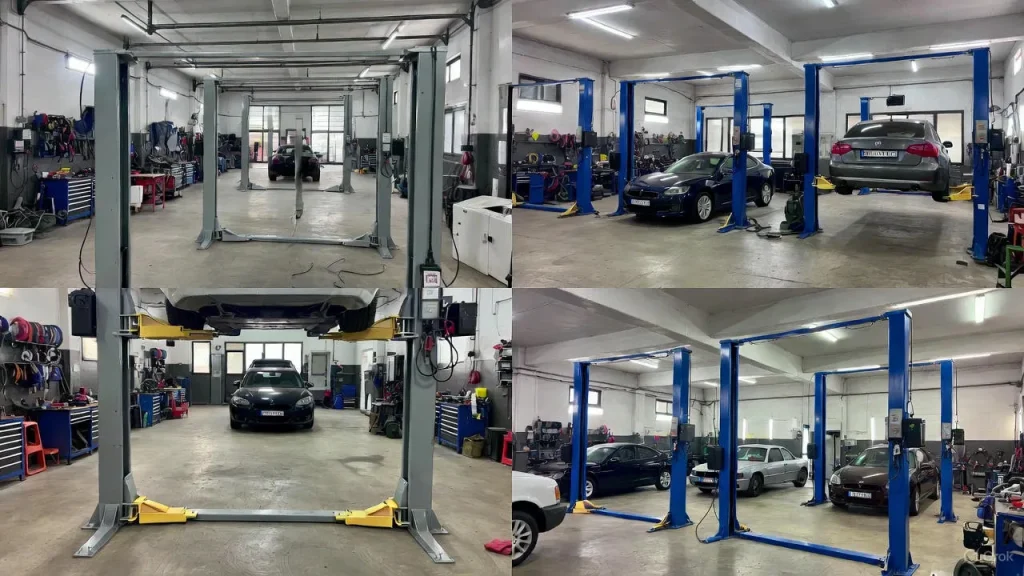

انواع روش های نصب جک دو ستون
روش اول: نصب استاندارد بر روی فونداسیون بتنی
در روش نخست، جک دو ستون بر روی فونداسیون بتنی محکم و مهندسی‌شده نصب می‌شود. این روش متداول‌ترین و ایمن‌ترین شیوه در تعمیرگاه‌های حرفه‌ای محسوب می‌گردد. فونداسیون در این حالت باید بر اساس محاسبات سازه‌ای طراحی شود تا تحمل بار استاتیک و دینامیک خودروها را داشته باشد. استفاده از بتن با عیار بالا، آرماتوربندی دقیق، و اجرای سطح تراز از جمله الزامات این روش است. پس از گیرش بتن، ستون‌های جک با استفاده از انکربولت‌های مکانیکی یا شیمیایی به فونداسیون متصل می‌شوند. این اتصال موجب انتقال پایدار نیرو و جلوگیری از لغزش یا نشست ستون‌ها در طول زمان می‌گردد.
برای مشاهده قیمت و خرید محصول و یا محصولات گروه جک چهار ستون به این صفحه مراجعه کنید.
از مزایای این روش می‌توان به دوام بالا، پایداری در برابر ارتعاشات، و قابلیت استفاده برای خودروهای سنگین اشاره کرد. تعمیرگاه‌هایی که با حجم کاری زیاد سروکار دارند، معمولاً از این مدل استفاده می‌کنند. با این حال، اجرای آن نیاز به زمان، مصالح باکیفیت و نظارت فنی دقیق دارد. در صورت رعایت استانداردها، جک نصب‌شده بر روی فونداسیون بتنی می‌تواند سال‌ها بدون نیاز به تنظیم مجدد یا تعمیر اساسی به‌درستی عمل کند.
روش دوم: نصب بر روی کف مسلح موجود
در این روش، جک دو ستون مستقیماً بر روی کف بتنی مسلح موجود نصب می‌شود، مشروط بر اینکه مقاومت و ضخامت کف برای تحمل بارهای وارده کافی باشد. قبل از اجرا باید با استفاده از آزمون‌های غیرمخرب مانند التراسونیک یا چکش اشمیت، سلامت سازه و مقاومت بتن بررسی شود. در صورت تایید، محل سوراخ‌کاری و جای‌گذاری پیچ‌ها با دقت مشخص و ستون‌ها نصب می‌شوند. این روش برای تعمیرگاه‌هایی مناسب است که در زمان ساخت، کف را با مقاومت کافی طراحی کرده‌اند و تمایل دارند هزینه و زمان اجرای فونداسیون جدید را کاهش دهند.
برای مشاهده قیمت و خرید محصول و یا محصولات گروه جک قیچی به این صفحه مراجعه کنید.
در مواردی که مقاومت کف در بعضی نقاط کمتر از حد مجاز است، می‌توان از صفحات فولادی ضخیم یا لایه‌های بتن تقویتی برای افزایش استحکام موضعی استفاده کرد. یکی از چالش‌های این روش، احتمال ترک‌خوردگی موضعی کف در اثر تمرکز بار در زیر ستون‌ها است که با توزیع صحیح نیرو و استفاده از صفحه‌های فلزی قابل کنترل است. این شیوه از نظر اقتصادی مقرون‌به‌صرفه بوده و در صورت رعایت اصول ایمنی، می‌تواند عملکرد قابل‌اعتمادی ارائه دهد.
روش سوم: نصب با فونداسیون مستقل فلزی یا شاسی پیش‌ساخته
روش سوم شامل نصب جک دو ستون بر روی فونداسیون فلزی مستقل یا شاسی پیش‌ساخته است. این روش زمانی کاربرد دارد که شرایط محیطی یا محدودیت‌های عمرانی مانع از اجرای فونداسیون بتنی می‌شود. شاسی فلزی معمولاً از تیرآهن‌ها و صفحات فولادی با ضخامت بالا ساخته می‌شود که نیرو را به صورت یکنواخت به کف انتقال می‌دهد. ستون‌های جک به‌وسیله پیچ و مهره‌های مقاوم به شاسی متصل می‌شوند و هم‌زمان با کنترل تراز افقی و عمودی، پایداری کلی سازه تضمین می‌گردد. این شاسی‌ها معمولاً قابل‌حمل بوده و می‌توانند برای نصب موقت یا جابه‌جایی در آینده مورد استفاده قرار گیرند.
از مزایای این روش، سرعت بالای نصب و انعطاف‌پذیری در جابه‌جایی جک است. در تعمیرگاه‌هایی که فضای محدودی دارند یا در حال تغییر مکان هستند، استفاده از این سیستم بسیار مفید است. با این وجود، هزینه ساخت شاسی فلزی بالا بوده و نیاز به بررسی دقیق انتقال بار به کف زیرین دارد. همچنین، برای جلوگیری از لغزش، لازم است بین شاسی و کف از بست‌های اصطکاکی یا مهار مکانیکی استفاده شود. با نگهداری صحیح، این روش می‌تواند دوام و پایداری قابل‌توجهی ارائه دهد.
روش چهارم: نصب موقت با استفاده از سیستم‌های کمکی
این روش برای شرایط خاص مانند کارگاه‌های سیار، محیط‌های موقتی یا فضاهای کوچک طراحی شده است. در این حالت، جک دو ستون با استفاده از پایه‌ها و قفل‌های مکانیکی کمکی نصب می‌شود که امکان مونتاژ و دمونتاژ سریع را فراهم می‌کند. سیستم‌های مهار جانبی و قفل‌های ایمنی باید به‌گونه‌ای طراحی شوند که در برابر نیروی جانبی و ارتعاشات مقاوم باشند. این روش معمولاً برای جک‌هایی با ظرفیت پایین‌تر و خودروهای سبک مناسب است. اجرای صحیح آن مستلزم دقت بالا در تراز کردن ستون‌ها و اطمینان از استحکام پایه‌های موقتی است.
مزیت اصلی این روش، قابلیت انتقال و نصب مجدد در مکان‌های مختلف است، اما از منظر ایمنی باید با دقت مضاعف اجرا شود. هرگونه لغزش یا حرکت جزئی در سیستم مهار می‌تواند خطرات جدی برای اپراتور و خودرو ایجاد کند. بنابراین استفاده از این روش تنها در صورتی مجاز است که تمامی قفل‌های مکانیکی، پایه‌های پشتیبان و سیستم‌های حفاظتی به‌درستی نصب و آزمایش شده باشند. این شیوه برای تعمیرگاه‌های سیار یا تیم‌های خدمات جاده‌ای کاربرد ویژه‌ای دارد و نیازمند آموزش کامل اپراتور است.
انتخاب محل و آماده‌سازی فضا برای نصب
انتخاب محل مناسب برای نصب جک دو ستون یکی از مهم‌ترین گام‌ها در تضمین عملکرد ایمن و کارآمد آن است. این انتخاب باید بر اساس چند معیار فنی و عملی انجام گیرد: دسترسی مناسب برای ورود و خروج خودروها، تراز بودن کف، مقاومت ساختاری کف یا فونداسیون، وجود فضای کافی برای مانور و نگهداری، و دوری از مسیرهای با ترافیک پیاده یا محل‌های حساس مانند درب‌های اضطراری. قبل از هر چیز باید نقشه‌ای از فضای تعمیرگاه تهیه و محل‌های پیشنهادی با توجه به جریان کاری و ایمنی در نظر گرفته شود. سپس با استفاده از ابزارهای اندازه‌گیری سطح، تراز کف بررسی شود؛ عدم تراز قابل‌توجه می‌تواند باعث فشار نامتقارن به ستون‌ها و کاهش عمر مفید جک گردد.
برای مشاهده قیمت و خرید محصول و یا محصولات گروه دیاگ لانچ به این صفحه مراجعه کنید.
برای فونداسیون، اگر کف موجود از نظر ضخامت و مقاومت کافی نباشد، باید فونداسیون بتنی مطابق محاسبات سازه‌ای اجرا شود. محاسبات مربوط به بارهای استاتیک و دینامیک، نحوه توزیع نیروها و شرایط خاک زیرین باید در نظر گرفته شود تا از نشست و ترک‌خوردگی جلوگیری شود. در برخی مدل‌ها، سازنده نصب بر روی کف مسلح را مجاز می‌داند و در برخی دیگر، فونداسیون مستقل پیشنهاد می‌شود. در هر صورت کیفیت بتن، درصد آرماتورگذاری و زمان مناسب گیرش باید رعایت شود تا پیچ‌های نگهدارنده بتوانند بار طراحی را تحمل کنند.
علاوه بر فضا و فونداسیون، باید به موضوعات خدمات رفاهی و ایمنی توجه نمود: وجود منبع برق با ظرفیت مناسب، سیستم ارت و حفاظت در برابر اضافه‌بار، همچنین محل نصب تابلوهای روشنایی و تجهیزات اضطراری. همچنین مسیرهای خروج اضطراری و دسترسی آتش‌نشانی نباید مسدود شوند. اگر جک نیاز به اتصال به سیستم هیدرولیک یا مخزن روغن دارد، باید فضای مجزا برای نصب مخزن و پمپ پیش‌بینی شود و دسترسی برای سرویس‌های دوره‌ای آسان باشد.
برای مشاهده قیمت و خرید محصول و یا محصولات گروه دستگاه ساکشن روغن گیربکس به این صفحه مراجعه کنید.
در نهایت، قبل از نصب نهایی، پیشنهاد می‌شود یک بازدید کارشناسی توسط سازنده یا نماینده فنی انجام شده و تاییدیه‌های لازم گرفته شود. این بازدید می‌تواند شامل ارزیابی بصری، آزمون‌های غیرمخرب روی بتن و بررسی تطابق محل با دستورالعمل نصب باشد. انجام این مراحل از ابتدا زمان و هزینه‌های احتمالی اصلاحات آتی را کاهش می‌دهد و ایمنی کارکنان و خودروها را تضمین می‌کند.
ابزارها و تجهیزات مورد نیاز برای نصب
برای نصب صحیح جک دو ستون مجموعه‌ای از ابزارها و تجهیزات تخصصی لازم است که نبود هر یک می‌تواند روند نصب را مختل کند یا ایمنی را کاهش دهد. ابزارهای پایه شامل دستگاه تراز لیزری یا تراز صوتی، دستگاه‌های اندازه‌گیری طول و فاصله (مترهای دقیق)، جک‌های کمکی یا پایه‌های موقتی، و مجموعه کامل آچارها و کلیدهای لازم برای بستن پیچ‌ها و مهره‌ها هستند. برای اتصال به فونداسیون، در صورت نیاز به رولپلاک یا انکربولت شیمیایی، تجهیزات مربوطه و مواد چسبنده باید مطابق دستورالعمل سازنده تامین شود. همچنین ابزارهای حفاری و برش بتن ممکن است مورد نیاز باشد.
برای مشاهده قیمت و خرید محصول و یا محصولات گروه دیاگ خودرو برقی به این صفحه مراجعه کنید.
از منظر تاسیسات، نیاز به پمپ هیدرولیک، مخزن روغن، لوله‌ها و شیلنگ‌های با مشخصات فنی سازگار، و اتصالات مطمئن وجود دارد. اگر جک از نوع الکتروهیدرولیک باشد، تامین کابل‌های برق با مقطع لازم و تابلو کنترل مطابق استاندارد از اهمیت برخوردار است. برای ایمنی پرسنل در حین نصب، تجهیزات حفاظت فردی مانند کلاه ایمنی، دستکش، عینک محافظ، و کفش ایمنی واجب است. افزون بر این، ابزارهای مانیتورینگ مانند فشارسنج‌ها و گیج‌ها برای تنظیم و تست عملکرد هیدرولیک باید فراهم باشد.
در نصب جک دو ستون معمولاً نیاز به تجهیزات سنگین‌تری همچون جرثقیل یا بالابرهای موقتی برای قرار دادن اجزای سنگین روی فونداسیون احساس می‌شود. این دستگاه‌ها باید دارای ظرفیت کافی و شرایط ایمنی مناسب باشند. همچنین استفاده از بلوک‌ها و استپ‌های فلزی برای نگهداری موقت سازه در حین پیچ‌کاری توصیه می‌شود. برای کنترل دقیق هم‌راستایی ستون‌ها و پل‌ها، ابزارهای هندسی و ریاضی ساده مانند شاقول، خط کش فلزی بلند و سامانه‌های اندازه‌گیری هم‌محوری لازم خواهند بود.
در پایان، تامین قطعات یدکی پایه مانند واشرهای مقاوم، پیچ و مهره‌های گرید بالا، و کیت تعمیرات برای قطعات هیدرولیک به آماده‌باش تعمیرگاه کمک می‌کند تا در صورت نیاز به اصلاحات سریع عملکرد جک دچار اختلال نشود. تهیه فهرست کامل ابزار و تجهیزات قبل از شروع نصب و بررسی تطابق آن با دستورالعمل سازنده، موجب سرعت و دقت در اجرای عملیات خواهد شد.
تستیابی و راه‌اندازی اولیه پس از نصب
پس از تکمیل نصب و اتصال تمامی اجزا، مرحله راه‌اندازی و تست‌های اولیه آغاز می‌شود. این مرحله به منظور اطمینان از عملکرد صحیح و ایمن سیستم و تطابق آن با مشخصات فنی انجام می‌شود. اولین آزمون معمول، حرکت بدون بار و بررسی وجود هرگونه اصطکاک یا گیرپاژ است. سپس آزمون با بارهای تدریجی تا رسیدن به ظرفیت نامی انجام می‌گیرد تا رفتار سیستم در شرایط واقعی مشاهده شود. در طول این تست‌ها باید فشارهای هیدرولیک، دما و هرگونه نشتی بررسی و ثبت شوند.
آزمون ایمنی مکانیکی شامل بررسی عملکرد قفل‌های مکانیکی، محدودکننده‌های ارتفاع و سیستم توقف اضطراری است. عملکرد سنسورها و تجهیزات الکترونیکی نیز باید آزمایش شود؛ خطاهای سنجش بار یا قطع و وصل ناگهانی ممکن است نشان‌دهنده مشکلات سیم‌کشی یا قطعات معیوب باشد. علاوه بر این، بررسی صداها و ارتعاشات غیرطبیعی در حین عملکرد می‌تواند نشانه‌ای از مشکلات هم‌راستایی یا تنظیم نادرست باشد.
پس از آزمون‌های اولیه، باید یک دوره بهره‌برداری آزمایشی کوتاه تحت نظارت فنی اجرا شود تا عملکرد در شرایط روزمره و چرخه‌های متعدد بالابری سنجیده شود. در طول این دوره، پرسنل بهره‌برداری تحت نظارت آموزش‌های عملی دریافت می‌کنند و بازخوردهای عملی برای اصلاحات احتمالی جمع‌آوری می‌شود. در صورت مشاهده هرگونه نقص، نصب‌کننده یا سازنده باید نسبت به اصلاح و رفع عیوب اقدام نماید.
در پایان این مرحله، مستندسازی کامل شامل گزارش آزمون‌ها، گراف‌های فشار یا دما و فرم‌های تایید عملکرد باید تهیه و به مدیر تعمیرگاه تحویل شود. این اسناد برای پیگیری نگهداری و اجرای گارانتی اهمیت دارند و به عنوان مرجع در بازدیدهای دوره‌ای استفاده خواهند شد.
